以前デジタルテスターを購入したのですが、すこし使いずらく再度購入しました。購入したテスターは、DT-830Dですが前回のDT-830Bと末尾がBとDの違いの他はほぼ同じものです。使用した感想の記事を記載するので最後まで読んでください。
マルチテスター写真
◇パッケージ
◇マルチテスター一式

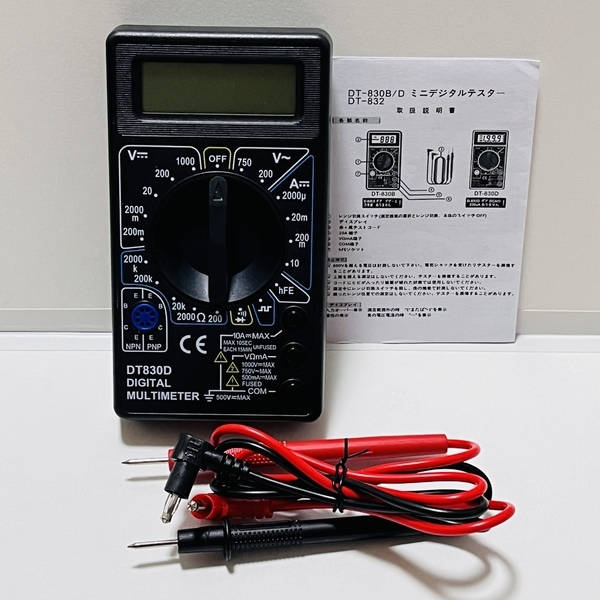

本 体：左
取扱説明書：右
テスト棒 ：前

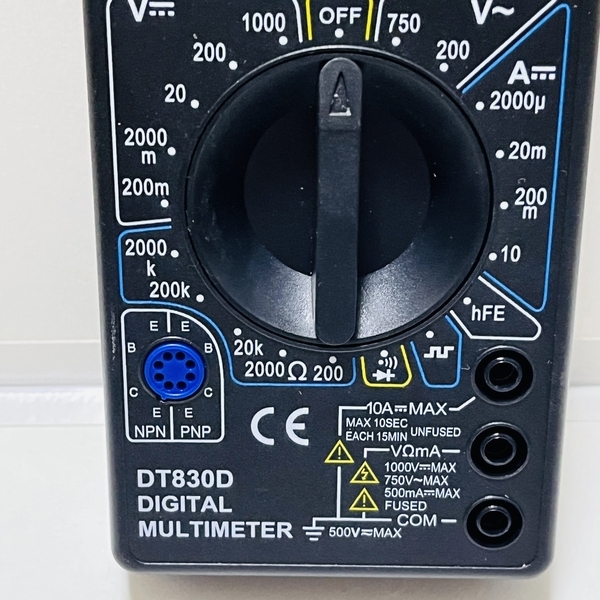

◇ファンクションスイッチ
◇液晶画面
◇テスター測定

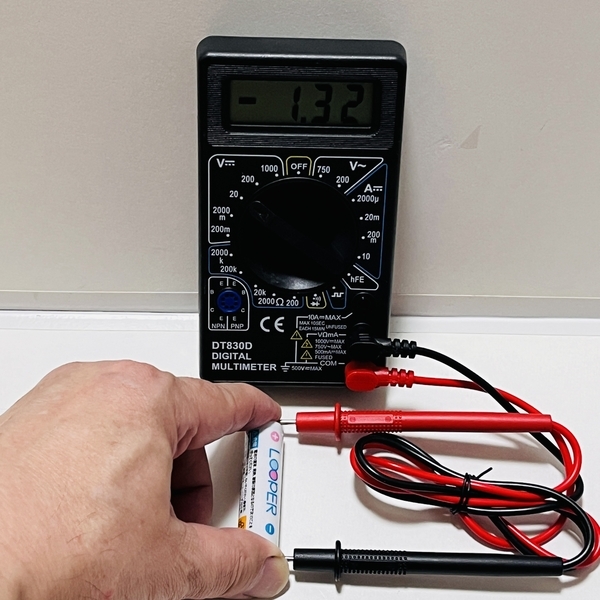

●乾電池の電圧を測定
仕 様
商品名 ：マルチデジタルテスター
型 式：DT-830Ð
表 示：３1/2桁デジタル表示、最大表示”1999”
極性表示：自動
オーバーレンジ：“１”
測定機器：直流電圧、交流電圧、直流電流、抵抗、
電 源：アルカリ電池（006P 9V）
寸 法：W68×H120×D23（ｍｍ）
重 さ：約105g
購入先 ：Amazon
価 格：約850円（送料込み）
＊Amazonで2025年5/30日現在
測定できるもの
●直流電圧
●交流電圧
●直流電流
●抵抗測定

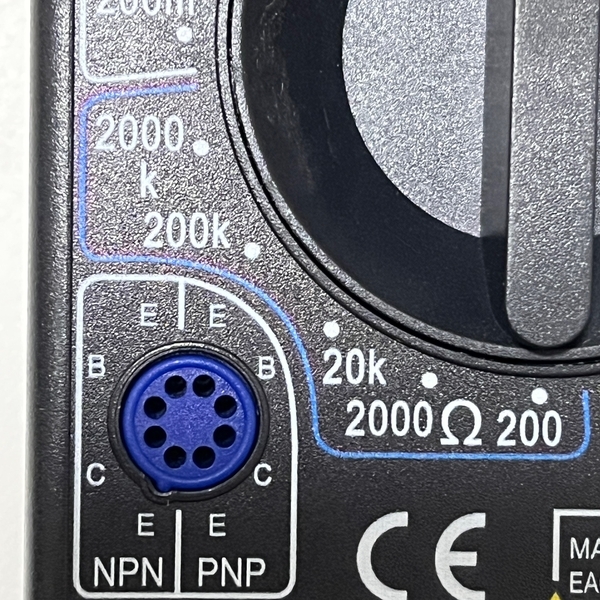

●トランジスタチェック
●導 通
測定方法
直流電圧（DCV）測定

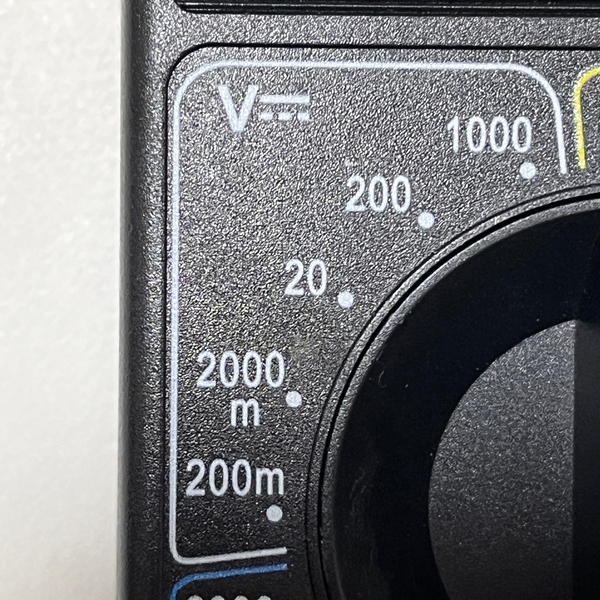

●ファンクションスイッチを”Vー”の位置にセットします。
●測定する電圧レンジにスイッチをセットします。
＊電圧レンジが分からないときは最大レンジにセットし、
順番にレンジを下げて測定します。
●測定回路のー（マイナス）側に黒のテスト棒、
＋（プラス）側に赤のテスト棒を接続します。
●測定値を読み取ります。
直流電圧（DCV）性能
| レンジ | 分解能 | 測定精度 | 最大入力保護 |
|---|---|---|---|
| 200ｍV | 0.1ｍV | ±（0.5％rdg＋2dgt） | 220V ACrms |
| 2000ｍV | １ｍV | ±（0.8％rdg＋2dgt） | 1000V DC |
| 20V | 10ｍV | ±（0.8％rdg＋2dgt） | 1000V DC |
| 200V | 100ｍV | ±（0.8％rdg＋2dgt） | 1000V DC |
| 1000V | １V | ±（1.0％rdg＋2dgt） | 1000V DC |
交流電圧（ACV）測定
●ファンクションスイッチを”V～”の位置にセットします。
●測定する電圧レンジにスイッチをセットします。
＊電圧レンジが分からないときは最大レンジにセットし、
順番にレンジを下げて測定します。
●測定回路の片方に黒のテスト棒、もう片方側に赤のテスト棒を接続します。
●測定値を読み取ります。
交流電圧（ACV）性能
| レンジ | 分解能 | 測定精度 | 周波数レンジ | 最大入力保護 |
|---|---|---|---|---|
| 200V | 100ｍV | ±（1.2％rdg＋10dgt） | 45～450㎐ | 750VACrms |
| 750V | １V | ±（1.2％rdg＋10dgt） | 45～450㎐ | 750VACrms |
直流電流（DCA）測定
●200ｍA未満の電流を測定するには、赤色のテスト棒を「VΩｍA」端子に接続します。
●ファンクションスイッチを”Aー”の位置にセットします。
●測定回路のー側に黒色のテスト棒、＋側へ赤色のテスト棒を接続します。
●必要に応じてファンクションスイッチを切替えて使用します。
●測定する電圧レンジにスイッチをセットします。
＊電流レンジが分からないときは最大レンジにセットし、
順番にレンジを下げて測定します。
●測定値を読み取ります。
直流電流（DCA）性能
| レンジ | 分解能 | 測定精度 | 最大入力保護 |
|---|---|---|---|
| 200μA | 0.1μA | ±（1％rdg＋2dgt） | ５００ｍA/250V 保護あり |
| 2000μA | １μA | ±（1％rdg＋2dgt） | ５００ｍA/250V 保護あり |
| 20ｍA | 0.01ｍA | ±（1％rdg＋2dgt） | ５００ｍA/250V 保護あり |
| 200ｍA | 0.1ｍA | ±（1.5％rdg＋2dgt） | ５００ｍA/250V 保護あり |
| 10A | 10mA | ±（3％rdg＋5dgt） | ヒューズ保護なし |
抵抗（Ω）測定
●ファンクションスイッチを”Ω”の位置にセットします。
●測定回路の両端にそれぞれのテスト棒を接続します。
●必要に応じてファンクションスイッチを切替えて使用します。
●測定するレンジにスイッチをセットします。
＊測定レンジが分からないときは最大レンジにセットし、
順番にレンジを下げて測定します。
●測定値を読み取ります。
抵抗（Ω）性能
| レンジ | 分解能 | 測定精度 | 最大入力保護 |
|---|---|---|---|
| 200Ω | 0.1Ω | ±（1％rdg＋3dgt） | 220V ACrms |
| 2000Ω | １Ω | ±（1％rdg＋2dgt） | 220V ACrms |
| 20kΩ | 10Ω | ±（1％rdg＋2dgt） | 220V ACrms |
| 200kΩ | 100Ω | ±（1％rdg＋2dgt） | 220V ACrms |
| 2000kΩ | １kΩ | ±（1％rdg＋2dgt） | 220V ACrms |
導通測定
●ファンクションスイッチを黄色の枠の位置にセットします。
●測定回路の両端にそれぞれのテスト棒を接続します。
●”ピー”と音が鳴れば導通していることがわかります。
＊わかる範囲での測定方法を記載しました。
細かな部分での説明不足もあると思いますが、ご了承ください。
使用した感想
使用方法は。以前購入したDT-860Bと同じなので戸惑うことはありません。
大きな違いは、導通チェック時にブザーが鳴ることが大きいです。
ブザー音で端子や配線が断線しているかどうかわかるので、液晶モニタを見ることなく作業できるのでたすかります。
価格もお手頃なので、お試しに購入するのもいかがでしょうか！
